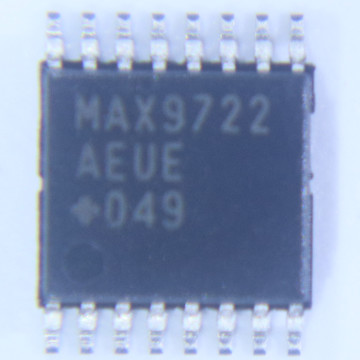

Οι ενισχυτές στερεοφωνικών ακουστικών MAX9722A/MAX9722B έχουν σχεδιαστεί για φορητό εξοπλισμό όπου ο χώρος στην πλακέτα είναι κορυφαίος.Το MAX9722A/MAX9722B χρησιμοποιεί μια μοναδική αρχιτεκτονική DirectDrive για να παράγει μια έξοδο εδάφους-αναφοράς από μία μόνο παροχή, εξαλείφοντας την ανάγκη για μεγάλους πυκνωτές μπλοκαρίσματος DC, που εξοικονομεί κόστος, χώρο στην πλακέτα και ύψος εξαρτήματος.Επιπλέον, το κέρδος του ενισχυτή ρυθμίζεται εσωτερικά (-2V/V, MAX9722B) ή ρυθμίζεται εξωτερικά (MAX9722A).Τα MAX9722A/MAX9722B παρέχουν έως και 70 mW ανά κανάλι σε φορτίο 16Ω ή 130 mW σε φορτίο 32Ω και έχουν χαμηλό 0,009% THD+N.Ένας λόγος απόρριψης πτυχής τροφοδοσίας 80dB στα 217 Hz (PSRR) επιτρέπει σε αυτές τις συσκευές να λειτουργούν από θορυβώδη ψηφιακά αναλώσιμα χωρίς πρόσθετο γραμμικό ρυθμιστή.Τα MAX9722A/MAX9722B περιλαμβάνουν προστασία ESD ±8kV στις εξόδους των ακουστικών.Ολοκληρωμένο κύκλωμα anticlick-and-pop καταστέλλει τα ηχητικά κλικ και αναδύεται κατά την εκκίνηση και τον τερματισμό.Η λειτουργία διακοπής λειτουργίας χαμηλής κατανάλωσης μειώνει το ρεύμα τροφοδοσίας στα 0,1 µA.Τα MAX9722A/MAX9722B λειτουργούν από μία μόνο τροφοδοσία 2,4 V έως 5,5 V, καταναλώνουν μόνο 5,5 mA ρεύματος τροφοδοσίας, διαθέτουν προστασία από βραχυκύκλωμα και θερμική υπερφόρτωση και καθορίζονται στο εκτεταμένο εύρος θερμοκρασίας -40°C έως +85°C .Οι συσκευές διατίθενται σε μικροσκοπικές συσκευασίες 16 ακίδων QFN (3mm ✕ 3mm ✕ 0,8mm) και TSSOP 16 ακίδων.
Χαρακτηριστικά
* Λειτουργία μονής παροχής 2,4 V έως 5,5 V
* Υψηλό PSRR (80dB στα 217Hz) Εξαλείφει το LDO
* Δεν απαιτούνται ογκώδεις πυκνωτές μπλοκαρίσματος DC
* Έξοδοι με αναφορά στη γείωση Εξαλείφουν την τάση πόλωσης DC στον ακροδέκτη γείωσης ακουστικών
* Καμία υποβάθμιση της απόκρισης χαμηλής συχνότητας λόγω πυκνωτών εξόδου
* Διαφορικές είσοδοι για βελτιωμένη ακύρωση θορύβου
* Ρυθμιζόμενο κέρδος (MAX9722A) ή Σταθερό κέρδος -2V/V (MAX9722B)
* 130mW ανά κανάλι σε 32Ω
* Χαμηλό 0,009% THD+N
* Ενσωματωμένη καταστολή κλικ-και-ποπ
* Χαμηλό ρεύμα ηρεμίας (5,5 mA)
* Προστασία από βραχυκύκλωμα και θερμική υπερφόρτωση
* Έξοδοι ενισχυτή με προστασία ESD ±8kV (Μοντέλο ανθρώπινου σώματος)
* Διατίθεται σε συσκευασία 16-pin Thin QFN (3mm ✕ 3mm ✕ 0,8mm) που εξοικονομεί χώρο
Κατηγορία προιόντος:
Ενισχυτές ήχου
MAX9722
Ενισχυτές ακουστικών
Τάξη-ΑΒ
130 mW
SMD/SMT
Ακουστικά 2 καναλιών
TSSOP-16
32 Ωμ
0,009 %
5,5 V
2,4 V
- 40 C
+ 85 C
Σωλήνας
CMRR - Αναλογία απόρριψης κοινής λειτουργίας:
- 60 dB
Ib - Ρεύμα πόλωσης εισόδου:
50 nA
Λειτουργικό ρεύμα ανεφοδιασμού:
5,5 mA
Τάση τροφοδοσίας λειτουργίας:
2,4 V έως 5,5 V
Pd - Διαρροή ισχύος:
755 mW
Τύπος Προϊόντος:
Ενισχυτές ήχου
PSRR - Αναλογία απόρριψης τροφοδοτικού:
- 90 dB
Ποσότητα εργοστασιακής συσκευασίας:
96
Υποκατηγορία:
IC ήχου
Τύπος προμήθειας:
Μονόκλινο
Vos - Τάση μετατόπισης εισόδου:
0,5 mV
Μέρος # Ψευδώνυμα:
MAX9722
Βάρος μονάδας:
0,006102 ουγκιές
